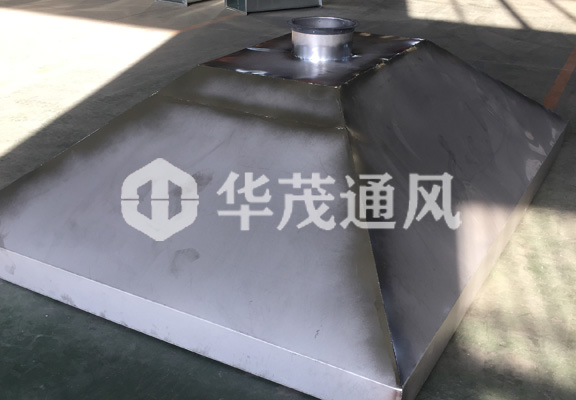

不鏽鋼集氣罩

                                                         不鏽鋼集氣罩
集氣罩，是煙氣淨化係統汙染源的收集裝置，可將粉塵及氣體汙染源導入淨化係統，同時防止其向生產車間及大氣擴散，造成汙染。其性能對淨化係統的技術經濟指標有直接的影響。由於汙染源設備結構和生產操作工藝的不同、集氣罩的形式是多種多樣的。

簡    介：

煙氣淨化係統汙染源的收集裝置

分    類：

吸氣式和吹吸式

結構形式：

局部密閉罩、整體密閉罩等

（1）按罩口氣流流動方式分為：吸氣式和吹吸式；
（2）按集氣罩與汙染源的相對位置及適用範圍，吸氣式集氣罩分為：密閉罩、排氣櫃、外部集氣罩、接受式集氣罩等。

密閉罩：

定義：將汙染源的局部或整體密閉起來，在罩內保持一定負壓，可防止汙染物的任意擴散。

特點：所需排風量小，控製效果好，且不受室內氣流幹擾，設計中應優先選用。

結構形式：局部密閉罩、整體密閉罩、大容積密閉罩
局部密閉罩
特點：體積小，材料消耗少，操作與檢修方便；
適用：產塵點固定、產塵氣流速度較小且連續產塵的地點。
整體密閉罩
特點：容積大，密閉性好。
適用：多點塵源、攜氣流速大或有振動的產塵設備。

大容積密閉罩：

特點：容積大，可緩衝產塵氣流，減少局部正壓，設備檢修可在罩內進行。
適用：多點源、陣發性、氣流速度大的設備和汙染源。
排氣櫃
排氣櫃可使產生有害煙塵的操作在櫃內進行。
結構形式：
A、排氣口在操作口對麵，操作口氣流分布較均勻，有害氣體外逸的可能性較小。
B、排氣口設在櫃頂，操作口上部形成較大進氣流速，而下部進氣流速較小，氣櫃內易形成渦流，可能造成有害氣體外逸
C、在對麵和頂部同時設置排氣口

外部氣罩：

定義：通過罩的抽吸作用，在汙染源附近把汙染物全部吸收起來的集氣罩。
特點：結構簡單，製造方便；但所需排風量較大，且易受室內橫向氣流的幹擾，捕集效率較低。
常見形式：頂吸罩、側麵吸罩、底吸罩、槽邊吸氣罩 。

接受式排氣罩：
定義：接受由生產過程（如熱過程、機械運動過程）中產生或誘導出來的汙染氣流的一種排氣罩。
特點：罩口外的氣流運動不是由於罩子的抽吸作用，而是由於生產本身過程產生。
類型：a.低懸罩（罩口高度<1.5 A^1/2） b.高懸罩（罩口高度>1.5A^1/2）

工作原理：

吹吸式排氣罩及空氣幕吹吸式排氣罩的工作原理
當外部吸氣罩與汙染源的距離較大時，可以在外部吸氣罩的對麵設置一吸氣口，從而形成一層空氣幕阻止汙染物的散逸，同時也誘導汙染氣流一起向排氣罩流動。
特點：采用氣幕抑製汙染物擴散，具有氣量小，抗幹擾能力強，不影響工藝操作、效果好的特點。

設計方法：
a.集氣罩應盡可能將汙染源包圍起來，使汙染物的擴散限製在小範圍內，以便防止橫向氣流的幹擾，減少排氣量。
b.集氣罩的吸氣方向盡可能與汙染氣流運動方向一致，充分利用汙染氣流的初始動能。
c.在保證控製汙染的條件下，盡量減少集氣罩的開口麵積，以減少排風量；
d.集氣罩的吸氣氣流不允許經過人的呼吸區再進入罩內；
e.集氣罩的結構不應妨礙人工操作和設備檢修。
